Préparation AV88 pour road trip

[R4+]

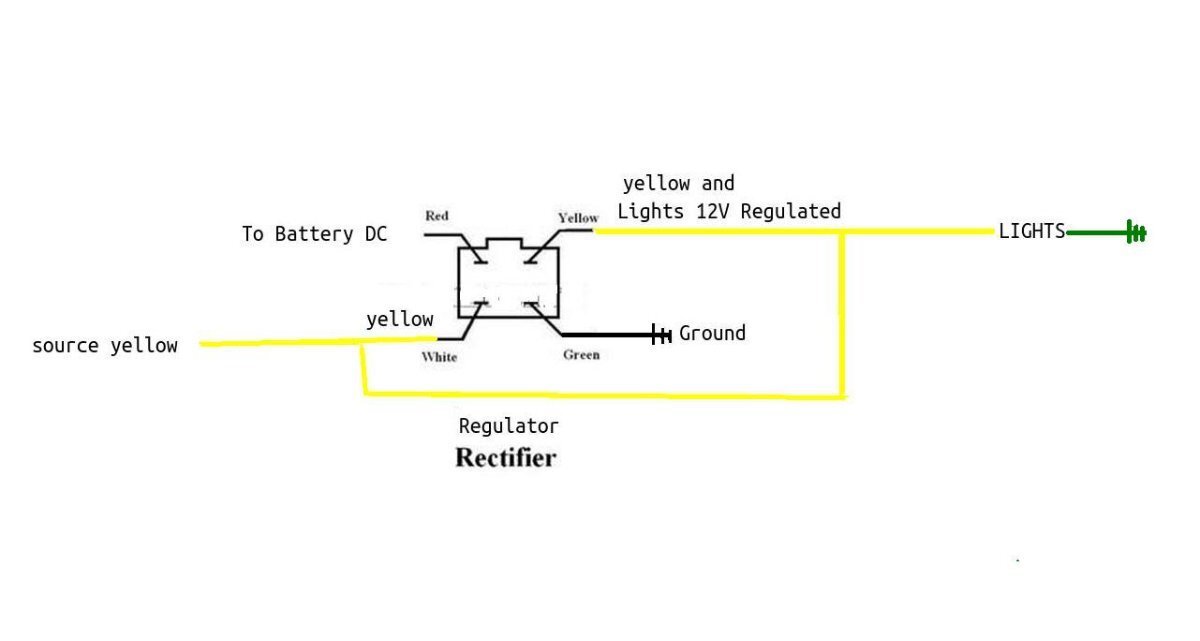

La dernière photo chinoise te montre quasiment le même montage que le schéma que j'avais dessiné.
Sauf que la sortie des phares est connecté sur la sortie fil jaune du stator au lieu d'en haut à droite.
Quel type de batterie as tu mis?

[Guillaume d'en face]

C'est branché là-dessus : https://fr.aliexpress.com/item/10050057 ... in_prod%3A

L'idée étant d'avoir un objet double usage : lampe additionnelle pour rouler de nuit (elle est étonnante de puissance !) et powerbank au cas où.

J'avais déjà essayé d'autres branchements. Mais je vais tout reprendre méthodiquement.

[R4+]

je n'arrive pas à ouvrir le lien ici d'irlande. Ça me mets produits non livrable chez vous.
Si c'est une power bank ça ne marchera pas, tu ne peux pas t'en servir directement comme de la batterie de la mob.
Il te faut une vrai batterie ou au minimum un gros condensateur.
Je te l'ai mis en réponse il y a une ou 2 pages.
Les power bank ou autres ont des circuits de charge intégrés en entrée.
C'est pour ça que je te demandais des photos ou un schéma de ton montage, pour essayer decomprendre ce qui ne va pas.

[R4+]

Pour essayer de charger avec une prise USB il te faut la batterie ou le condensateur en tampon entre le port de charge USB et la mob.
Il te faudra ce type de port USB 12V:


Et le brancher de cette façon sur la batterie:

20251228_192632 (1).jpg (71.28 Kio) Vu 345 fois

[Guillaume d'en face]

Décidément

Je pensais pouvoir m'économiser l'achat d'une petite batterie 12V, raté ! La suite au prochain épisode, quand j'aurais acheté cette fichu batterie .

[R4+]

avant d'acheter une batterie, valides ton montage avec un montage de 8 piles 1.5V en serie.
Ça ne coute que quelques euros, du scotch d'éléctricien et un peu de fil.
Edit: ça ce fait même sans soudure, simplement scotché serré.
Des piles AA suffisent amplement.

Un peu comme ça:



Si ton montage fonctionne, là achètes une batterie ou montes un condensateur.
Pour le condensateur on en trouve de gros modèles qui iront bien dans de vieux ampli de hifi.

[Guillaume d'en face]

Bonjour à tous,

J'avais un peu de temps devant moi aujourd'hui. Je me suis donc remis sur le projet.

J'ai fait le montage suivant :


Sans batterie pour le moment (faut que je me rachète quelques piles). Pour l'instant ça fonctionne, du moins ça régule.

La suite au prochain épisode

[Guillaume d'en face]

Bon... Après avoir trouvé une petite batterie en 12V et tout recâblé, je crois que ça marche

Reste à tester sur une vraie balade, et à tout recâbler proprement parce que là, on dirait un plat de spaghettis

[Leon]

Belle ténacité. Bravo!

[R4+]

Ah! Bonne nouvelle tout ça!
Marrant ça, car moi aussi je suis dans l'éléctricité 2 roues en ce moment. Réparation de connecteurs, et là aussi je remets de l'ordre dans des paquets de fils!
